Comment faire un plan d'implantation alarme intrusion ?

Le plan intrusion transforme une analyse de sûreté et une conception technique en document lisible pour le client, l'équipe de pose et le mainteneur. Il ne choisit pas les détecteurs à la place du professionnel : il formalise leur implantation, leur repérage et l'organisation des zones.

La méthode suivante convient à un livrable 2D destiné à une offre, une exécution ou un dossier de fin de chantier.

Créer un plan d'implantation intrusion avec Fabrik

Définir le statut du document

Avant de dessiner, précisez si le plan est :

• une implantation de principe pour le chiffrage ;
• un plan projet soumis à validation ;
• un plan d'exécution destiné aux techniciens ;
• un plan de recollement représentant l'installation livrée ;
• une pièce d'un dossier contractuel ou assurantiel.

Le statut détermine la précision attendue. Une proposition commerciale peut contenir des implantations à confirmer ; un plan de recollement doit correspondre aux équipements réellement posés.

Partir de l'analyse des besoins et des risques

La conception ne commence pas par le placement aléatoire de détecteurs dans chaque pièce. Elle commence par l'activité du site, les valeurs à protéger, les scénarios de pénétration et de circulation, les horaires, les accès et les contraintes d'exploitation.

Le CNPP présente APSAD R81 comme une méthodologie en quatre étapes : analyse de risque, conception, réalisation et maintenance. Le référentiel distingue également des logiques de surveillance de l'approche, de la pénétration et du mouvement.

Le plan intervient après cette analyse pour rendre la solution compréhensible. Fabrik ne réalise pas automatiquement l'analyse et ne valide pas le niveau de surveillance retenu.

Les informations à réunir

• plan actuel du bâtiment et de ses abords utiles ;
• accès, ouvrants et parois ;
• zones sensibles et valeurs ;
• horaires et modes d'occupation ;
• scénarios retenus par l'étude ;
• contraintes liées aux animaux, machines, flux d'air ou environnement ;
• équipements existants ;
• architecture et fabricant envisagés ;
• exigences du client, de l'assureur ou du référentiel contractuel.

Une visite de site reste indispensable dès que le fond ou les conditions réelles sont incertains.

Étape 1 — préparer le fond de plan

Importez le plan du bon bâtiment et du bon niveau. Conservez les portes, fenêtres, circulations, volumes et limites nécessaires à l'analyse. Masquez les calques sans rapport avec la sûreté.

Ajoutez dans le cartouche la source, la date et le statut du fond. Un plan ancien ou non coté peut servir de support graphique, mais il ne doit pas être présenté comme un relevé exact.

Étape 2 — matérialiser les secteurs à protéger

Avant les symboles, identifiez les zones fonctionnelles : périmètre extérieur, enveloppe du bâtiment, accès, locaux sensibles, circulations et espaces exclus.

Le zonage graphique doit être distingué du paramétrage logique de la centrale. Une zone colorée sur le plan peut représenter un secteur physique, tandis que les groupes ou partitions du système dépendent du matériel et de l'exploitation.

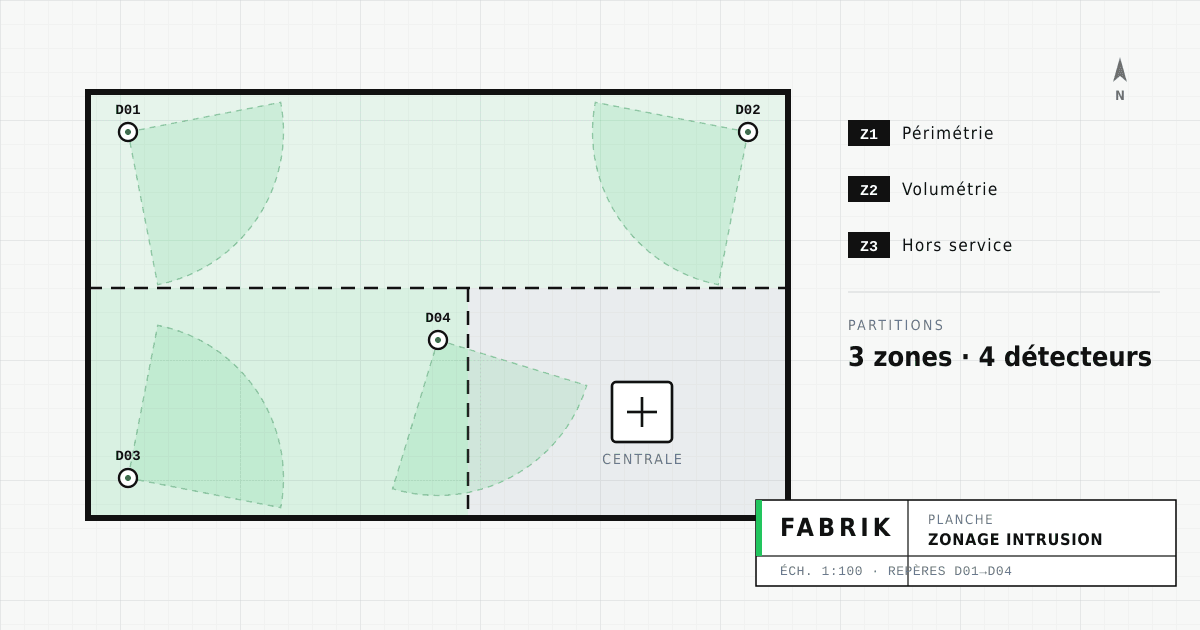

Construire un zonage d'alarme intrusion lisible

Étape 3 — importer ou choisir les symboles

Une bibliothèque intrusion peut comprendre :

• centrale et extensions ;
• clavier ou dispositif de commande ;
• sirène intérieure et extérieure ;
• transmetteur ;
• contact d'ouverture ;
• détecteur volumétrique ;
• détecteur double technologie ;
• détecteur de choc ou bris ;
• dispositif extérieur ou périmétrique ;
• alimentation et coffret.

Le symbole doit identifier une famille sans prétendre résumer toutes les caractéristiques du matériel. La référence exacte reste dans le tableau équipement.

Fabrik ne fournit pas encore une bibliothèque intrusion native complète. Les entreprises peuvent importer leurs propres pictogrammes et conserver ainsi leurs conventions métier.

Étape 4 — placer et numéroter les équipements

Attribuez un repère stable :

Famille	Exemple de repère
Centrale	CI-01
Clavier	CL-01
Contact d'ouverture	CO-01
Détecteur volumétrique	DV-01
Sirène	SI-01
Transmetteur	TR-01

Le repère accompagne l'équipement dans le plan, la liste de matériel, le câblage, les essais et la maintenance. Ne remplacez pas un identifiant par le seul nom de la pièce.

Le positionnement exact découle de l'étude et des prescriptions constructeur. Le plan n'a pas vocation à décider automatiquement de la portée, de la hauteur ou de l'orientation optimale.

Étape 5 — représenter les zones de détection

Lorsque cette représentation est utile, dessinez un secteur ou une zone indicative autour des détecteurs. Utilisez une transparence suffisante pour conserver les murs et les accès visibles.

Ne confondez pas la forme dessinée avec une garantie de couverture. Les caractéristiques réelles dépendent du détecteur, de son réglage, de l'environnement, de la pose et des obstacles.

Une note peut préciser : « représentation graphique à confirmer selon la fiche constructeur et les essais sur site ».

Étape 6 — tracer les cheminements

Le plan peut montrer les parcours entre détecteurs, extensions, centrale, sirènes et transmetteur. Distinguez :

• liaison existante ;
• liaison à créer ;
• bus ;
• alimentation ;
• parcours à confirmer ;
• traversée de niveau.

Les raccordements détaillés, équilibrages et limites de bus relèvent des schémas fabricant et de l'étude électrique. La schémathèque d'un constructeur ne doit pas être généralisée à un autre système.

Étape 7 — créer le tableau équipement

Repère	Type	Emplacement	Zone	Statut	Observation
CO-01	Contact d'ouverture	Porte principale	Z01	Projet	Pose encastrée à confirmer
DV-01	Détecteur volumétrique	Hall	Z02	Projet	Orientation selon visite
SI-01	Sirène intérieure	Circulation	Commun	Projet	Hors portée immédiate

Le tableau simplifie la relecture et prépare le contrôle de cohérence. Les références et paramètres peuvent être complétés à mesure que le projet se stabilise.

Étape 8 — mettre en page et contrôler

Le cartouche indique projet, site, bâtiment, niveau, titre, statut, date et indice. La légende ne contient que les symboles présents.

Contrôlez :

• l'unicité de chaque repère ;
• la correspondance plan/tableau ;
• la lisibilité des zones ;
• la distinction existant/projet ;
• la cohérence des chemins ;
• le statut et l'indice ;
• la visibilité au format d'impression.

Plan intrusion et APSAD R81

La règle APSAD R81 (édition 2021, CNPP Éditions) est une règle d'installation d'application volontaire, qui sert de référentiel technique à la certification de service APSAD I81 des installateurs. Il accompagne la conduite d'un projet de détection d'intrusion et ne se réduit pas à un jeu de symboles.

Fabrik ne revendique pas de contrôle automatique R81, de génération des documents N81 (déclaration de conformité), DC81, DI81 ou Q81 (compte rendu de vérification périodique), ni de certification d'installateur NF Service & APSAD. Le choix de matériels certifiés NF&A2P, marque qui s'applique aux produits et non aux plans, relève de l'étude. Si le marché exige le référentiel, l'entreprise compétente doit l'appliquer dans sa version contractuelle et produire les justificatifs correspondants.

Ce que Fabrik apporte aujourd'hui

Fabrik fournit le cadre de production 2D : fond de plan, placement, pictogrammes personnalisés, zones graphiques, annotations, chemins, cartouche et export PDF, PNG ou SVG.

Cette approche convient aux entreprises qui possèdent déjà leur bibliothèque et leur méthode de conception. La bibliothèque intrusion intégrée reste en cours de constitution.
